Limites de controle vs limites de especificação

18 de setembro de 2019 by

É um costume muito enraizado o fato de utilizar limites de especificação ao invés de limites de controle para o monitoramento do processo. Este costume gera acomodação, aumenta o Custo da Qualidade (ou “não qualidade”) e dá uma visão falsa “que estamos trabalhando ativamente para o controle” do processo.

A confusão

Em nossos cursos de melhoria de processos usualmente colocamos os gráficos da Figura 1 e fazemos a seguinte pergunta:

Por que não se devem utilizar limites de especificação (ou limites de engenharia, LSL, USL) ao invés de limites de controle (LCL, UCL) nos casos a) e b) da Figura 1?

A resposta à pergunta b) é quase sempre direta é realizada sem muita comoção, o pessoal entende que se os processos críticos não forem monitorados, poderão se desviar ao longo do tempo e isto somente será percebido quando for muito tarde.

Para o caso b) fica difícil de aceitar que não faz sentido utilizar os limites de especificação ao invés dos limites de controle! Recebemos uma resposta muito criativa deste costume e decidimos compartilhá-la com vocês:

O erro

O cálculo correto dos limites de controle é realizado a partir do desvio padrão do processo calculado com dados históricos (Figura 2).

O erro de colocar limites de controle arbitrários é tão comum que já encontramos práticas muito inconvenientes que desanimam profundamente o pessoal de processos. Um caso típico foi o de uma empresa de autopeças que chamaremos de “Controle plus” que criaram uma planilha excel para determinar os “limites de controle”. O procedimento funcionava da seguinte forma:

1) Determinar a largura da especificação a partir dos limites de engenharia:

T = USL – LSL

2) Verificar qual é o Ppk (índice de capacidade do processo) desejado pela montadora. Exemplo: a montadora pede um Ppk ≥ 1,67

3) Fazendo a suposição que o processo está centrado, então:

4) Finalmente a pérola do procedimento. Determinamos os limites de controle como:

LCL = alvo da especificação – 3”S”
UCL = alvo da especificação + 3”S”

5) O mais interessante (ou o mais triste) deste processo era ver os operadores trabalhando com “gráficos de controle” similares aos da Figura 3. Claramente o processo não era instável, mas o número de pontos fora dos limites arbitrários era tão grande que os operadores mencionavam que não sabiam o que fazer porque a frequência de pontos fora dos limites era muito grande!

Recomendação da MID:

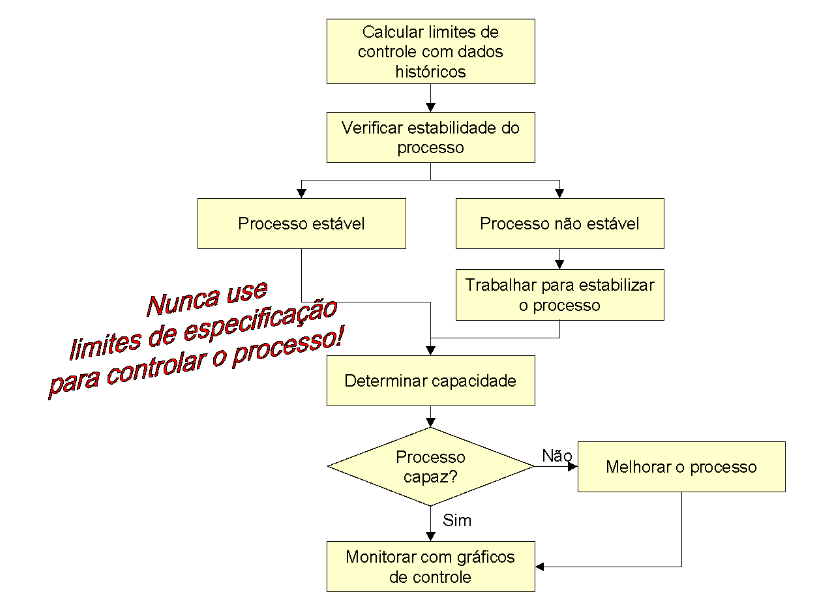

Siga o esquema da Figura 4. Muito obvio? É assim mesmo! Dá trabalho, mas é a forma mais eficiente de melhorar os processos!

Pontos finais:

⦁ Caso tenha comentários sobre o artigo, envie para nós! Será um prazer receber seu feedback.
⦁ Caso queira checar os cálculos, podemos enviar arquivo Excel.
